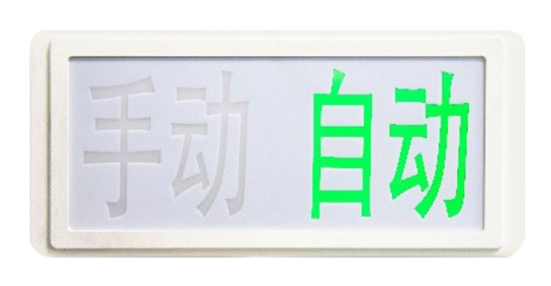

海灣GST‐LD‐8335H手動自動狀態指示燈結構特征、安裝與布線

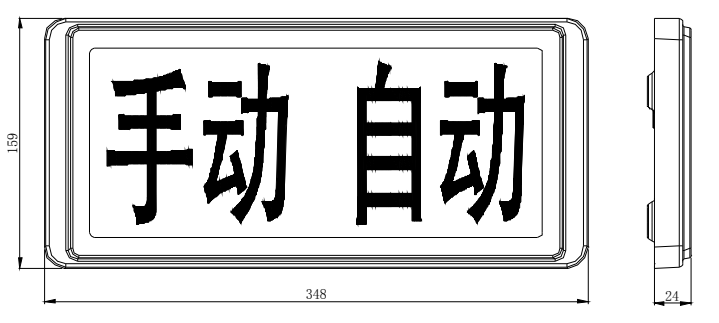

海灣GST‐LD‐8335H手動自動狀態指示燈外形示意圖如下圖 所示（單位：mm）

       安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

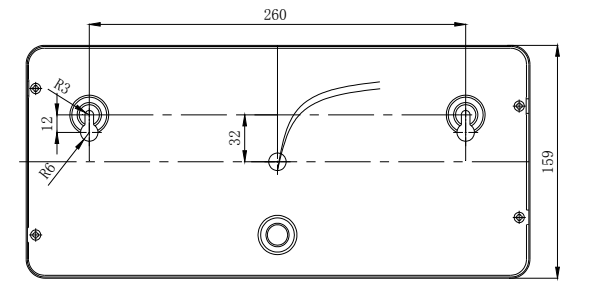

       警報器壁掛方式：先安裝兩只 M6×60 膨脹螺栓，安裝孔距為 260mm(參見圖如下)，再將警報器接好線，調節好膨脹螺栓的高度，將警報器緊掛在墻上。

海灣GST‐LD‐8335H手動自動狀態指示燈指示燈端子說明：

Z1、Z2：白色電纜線，接控制器兩總線，無極性。

布線要求：Z1、Z2，宜選用截面積≥1.0mm2 的耐火 RVS 雙絞線。

海灣GST‐LD‐8335H手動自動狀態指示燈應用方法

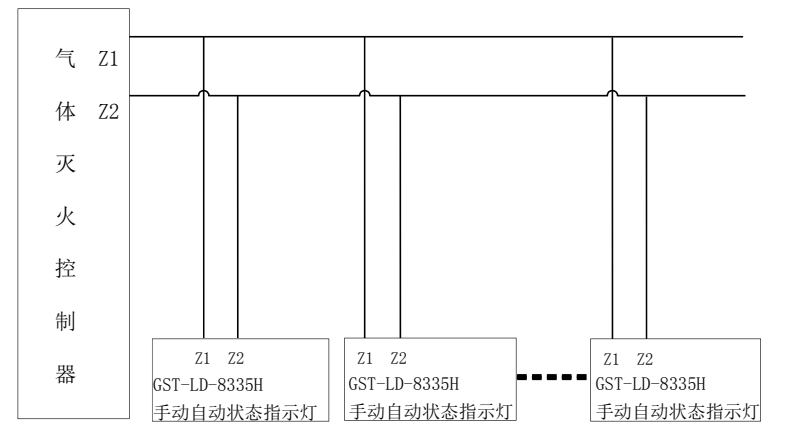

警報器與控制器的總線 DC24V 相連，實現氣體釋放顯示功能。具體連接方法如下圖 。
